山西右玉杨千河35MW光伏电站项目

发布时间：2016-07-06　　点击数： 8

  光伏发电作为一种清洁的可再生能源，受到国家的高度重视和大力支持，因其储量的无限性、存在的普遍性、利用的清洁性以及实用的经济性，越来越被人们所青睐。在最近几年，人们大力发展光伏产业、积极开发太阳能，在全球范围得到了空前重视，国内的光伏发电行业也取得了快速发展。



    右玉杨千河35MW光伏发电项目位于山西省朔州市右玉县西北侧的杨千河乡境内，总装机容量为35MW。光伏电场以2回35kV线路接入山西右玉铁山堡风电场110kV升压变电站35kV母线上，光伏电场所发电量由风电场内配套的110/35kV升压站以110kV电压等级输送至右玉220kV变电站。工程场地所在区域地貌单元为属中山区，地势起伏，本区域地面标高一般为1370m～1450m。场地位于右玉县杨千河乡一带，北起南崔家窑村，南至刘家窑村，西起青羊沟村，东至前鹰卧山村。范围约为110.5hm2。在区域构造上，场地位于鄂尔多斯断块隆起区，该区发震频率小、能级低，处于相对稳定的状态，场地所受影响主要来自周边的地震断陷带，场地内无活动断裂通过，处于相对稳定的区域，是适宜工程建设的一般地段。



    本工程按全部采用260Wp 多晶硅组件，按固定式支架来设计，倾角为38°，推荐采用500kW 逆变器。本工程装机容量35MWp，共装设1MWp 级逆变升压单元35 套，每1MWp级单元配置2 台500kW 逆变器和一台1000kVA 箱式升压变压器。每台500kW交流侧经电缆出逆变器室与室外配套的35kV 箱变低压侧铜排连接。升压站内110kV 及35kV 设备进行部分更换。本期增加2 面35kV 光伏场集电线路进线柜。光伏场高压侧35kV 集电线路采用电缆型集电方式，共2 回集电线路，分别连接17 台和18 台箱变组，电缆采用直埋敷设方式。



    本项目太阳能电池阵列共由 35 个 1MW 多晶硅电池阵列子方阵组成；每个子方阵包含太 阳能电池组串、汇流设备、逆变设备及升压设备。组合方式为：每 1MW 太阳能光伏子方阵 汇流接入对应的 2 台 500kW 的逆变器，后接入 1 台 35kV 升压变压器。逆变器及升压变压器 布置于一座箱式变电站内，置于该光伏子方阵的中间位置。



    箱变监控系统主要对光伏箱变保护测控装置及内部设备的模拟信号和开关信号进行采集和控制，能够迅准确有效地完成对各箱变设备的安全监控，以及具有数据采集与处理、实时控制和调节、参数设定、监视、记录、报表、运行管理和操作指导功能，并上传到当地的监控后台系统中。风电箱变监控系统的网络结构一般采用光纤环网的通信方式。



Ø光伏电场设备工作的极端温度要求

Ø长距离传输和强电磁干扰

Ø所有通信设备要能适应光伏电场的地理环境以及恶劣气候环境

Ø有效的防御光伏发电强电磁EMI/EMS干扰

Ø自动切换备用链路，切链路切换时间小于50ms

Ø支持冗余环网以及确保数据实时通信







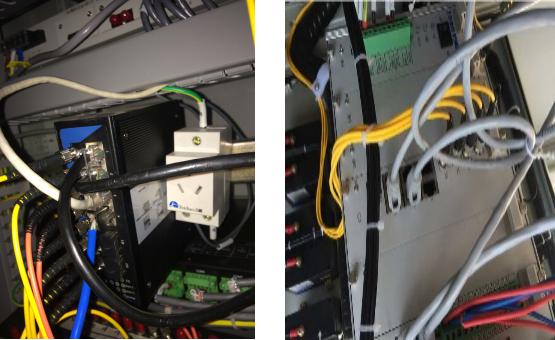

    针对光伏发电系统中对光伏箱变保护测控装置的监控需求，方案中采用了最新一代多业务接入型网管冗余工业以太网交换机模块IEM608，具有集成度高，功能丰富，能灵活的嵌入到箱变测控设备内，采用光纤环网的通信方式并将多个箱变测控设备组成一个自愈光纤环网，再将每个光纤环网与监控中心的主控级设备 IES5024-8F组成一个主干光纤环网，从而构成完整的箱变监控系统。采用了工业等级的通信产品满足工业现场需求，当网络上上的设备出现故障时，也不会影响环网上的设备正常运行，环网可以在极短的时间内快速恢复网络，让工业以太网更能在严苛的环境稳定可靠的工作。



Ø工业级设计，高强EMC特性，宽温工作，完全满足工业现场需求；

ØSW-Ring组网灵活，环网自愈时间小于20ms，故障恢复零丢包

Ø冗余双电源设计，确保系统的稳定可靠运行；

Ø采用光纤进行传输，远距离传输可达120km，传输网络具有较高的稳定性；

Ø支持故障报警，实现可靠传输；

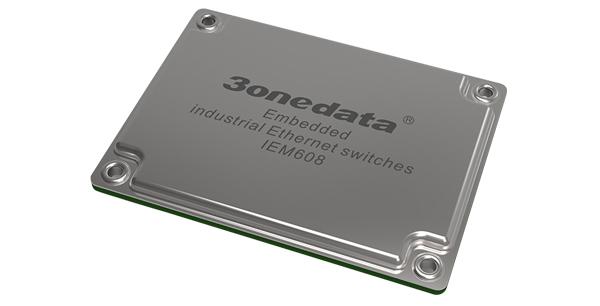

    IEM608模块是为了使客户的工业设备迅速具有网管型交换机的功能而开发的嵌入式模块。该模块符合现代模块化的设计理念——简单、高效，让工业设备设计人员能够从复杂的网络产品设计中解放出来，更加专注于自己的工业设计部分。产品广泛应用于电力、水利、煤矿、化工、车载、道路监控、国防军事等行业中。



◎支持8路以太网接口，所有接口均支持10Base-T/100Base-TX/100Base-FX（光电可选）

◎支持自主研发SW-Ring环网冗余专利技术，支持多种环网结构，自愈时间＜20ms

◎支持VLAN、QoS、Port Trunking、端口镜像、IGMP静态组播等丰富的以太网交换机二层协议

◎支持端口限速和广播风暴抑制功能

◎支持Web、CLI、Telnet管理功能

◎支持端口数据帧统计功能

◎支持异常状态告警功能

◎支持一键配置功能

◎节能设计，功耗小于4W

◎工作温度-40～85℃

◎体积小巧、集成度高

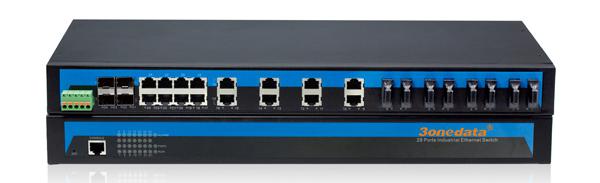

    IES5024-8F是一款高性能、高性价比的高端管理型交换机。是我司司自主开发的机架式网管型交换机。该交换机提供高级管理功能，如：SW-Ring、虚拟局域网、Trunking、服务质量 （Quality of Service）、速率控制、端口镜像，故障报警和固件在线升级。其独特的SW-Ring冗余环网技术为您的以太网络带来智能冗余。针对目前局域网中出现的安全问题，提供了 802.1x认证等安全功能，并且提供了可视化的 WEB 操作界面。

    产品符合FCC、CE标准，符合工业4级设计要求，为智能变电站建设提供了高性能、高品质的产品保障。支持1路电源输入和1路继电器告警输出，-40～75℃的宽温能够满足各种工业现场的要求，可广泛应用于电力、水利、轨道交通等领域。

◎支持IEEE802.3、802.3u/802.3x 、IEEE802.1Q、IEEE802.1p、IEEE802.1D、IEEE802.1W

◎SW-Ring环网专利技术（故障恢复时间<20ms）

◎支持静态多播过滤，IGMP Snooping，GMRP

◎支持速率控制和广播风暴控制

◎支持SNMP

◎支持1路电源100-240VAC/DC输入，1路继电器告警输出

◎支持RSTP、端口汇聚、QOS（绝对和相对优先级）

◎支持802.1QVLAN（基于Tag）

◎支持802.1X、密码管理、端口镜像
