湖北华电随县殷店100MW山地光伏项目

发布时间：2016-07-06　　点击数： 8

  湖北华电随县殷店项目是一个典型的山地光伏项目，也是我司第一个山地类型的光伏电站项目。山地光伏电站是指在山地、丘陵等复杂地形条件下建设的光伏发电站，近年来随着光伏电站逐年增加，日照好、地势平坦、建设条件好的土地资源日趋减少，荒山荒坡等建设条件次之的土地逐渐成为光伏电站的土地建设资源，这也是当前国家鼓励的一种光伏电站的开发模式。



    山地光伏具有建设地表起伏不平、朝向各异、局部伴有山沟，地形可使用面积不规则且分散的特点，因而设计难度很大。设计团队根据现场山体地形条件结合项目自身特点，在满足技术规范和要求的基础上，在逆变器选型、支架型式、方阵排布、阵列遮挡计算、集电线路跨渠跨沟设计、场内道路等方面进行了设计优化和创新，精益求精，力保电站的经济性、可靠性和安全性。



    湖北华电随县殷店100MW光伏项目分为两期，一期总装机容量为30MW，二期70MW。









(1) 山地光伏电站大部分场址原理交通主干道，在了解地形地貌的基础上修建进场道路及施工部署较常规电站难；

(2) 支架强度较平地高，因山地地表往往有植被覆盖，地区容易形成不同于平地的山风，按照平地支架强度(承载力和抗拔力)设计，建成后支架损毁率增加；

(3) 场内高低起伏，施工难度大，遇雨季时，需注意山洪、山体滑坡、坍塌等自然灾害;

(4) 因场址坎坷不平，造成支架及基础强度提高，施工时对设备及施工方法要求提高。



Ø光伏电场设备工作的极端温度要求

Ø长距离传输和强电磁干扰

Ø所有通信设备要能适应光伏电场的地理环境以及恶劣气候环境

Ø有效的防御光伏发电强电磁EMI/EMS干扰

Ø自动切换备用链路，切链路切换时间小于50ms

Ø支持冗余环网以及确保数据实时通信

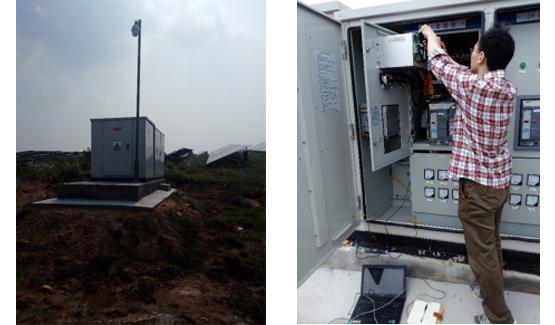

    针对该项目中对光伏汇流箱和测控设备的监控需求，方案中采用了最新一代多业务接入型网管冗余工业以太网交换机模块IEM605-2D，具有集成度高，功能丰富，能灵活的嵌入到箱变设备内，并采用光纤通信方式并将多个箱变总线型连接，并将每个箱变设备与监控中心的主控级设备 IES5028-4GS-16F组成一个主干光纤网。整个项目中均采用了工业等级的通信产品满足工业现场需求，实现对光伏电站里的汇流箱和测控设备进行实时监测和控制等，具有数据采集与处理、实时控制和调节、参数设定、监视、记录、报表、运行管理和操作指导功能，并对故障点进行异常显示与报警提示，并上传到当地的监控后台系统中。能够迅准确有效地完成对各箱变设备的安全监控，从而掌握光伏电站的运行情况，确保了太阳能光伏发电系统的完全可靠和稳定运行。



Ø-40~75℃宽范围工作温度，适应光伏电场恶劣的地理环境、气候环境

Ø工业级四级设计，高强EMC特性，符合电力行业的抗电磁干扰标准

Ø冗余双电源设计，确保系统的稳定可靠运行；

Ø采用光纤进行传输，远距离传输可达120km，传输网络具有较高的稳定性；

Ø支持故障报警，实现可靠传输；

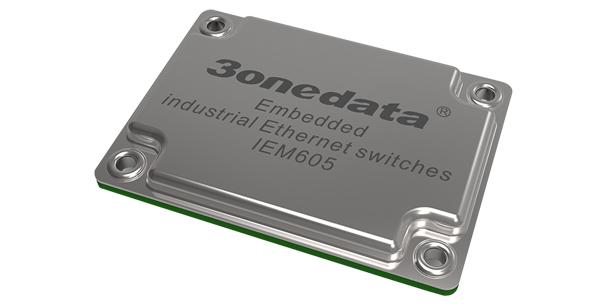

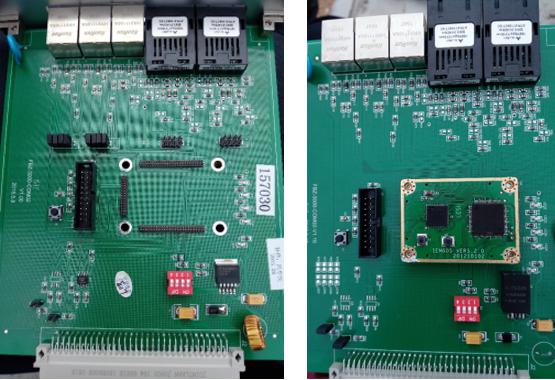

   IEM605-2D模块可直接实现串口设备与以太网对接，专为有此类需求的制造商设计，省却了串口转换成以太网再接入以太网设备这一中间环节。该模块支持5个百兆以太网接口和2个串口客户可根据需求自行开发出各种产品，55x40mm的小巧体积可以轻松的嵌入到您的设备中让您的设备与网络无缝对接。



◎支持5路以太网接口（光电可选）和2路串行接口

◎支持自主研发SW-Ring环网冗余专利技术，支持多种环网结构，自愈时间＜20ms

◎支持TCP Client、TCP Server、UDP、Tcp Auto等工作模式

◎支持Web和AT命令管理功能

◎支持异常状态告警功能

◎静态功耗小于2W

◎工作温度-40～85℃

◎体积小巧、集成度高

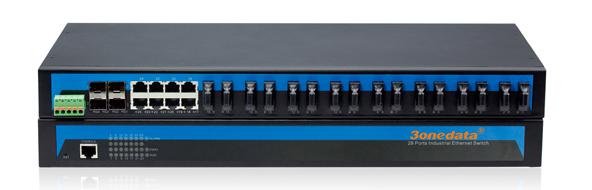

    IES5028-4GS-16F是一款高性能、高性价比的高端管理型交换机。是我司司自主开发的机架式网管型交换机。该交换机提供高级管理功能，如：SW-Ring、虚拟局域网、Trunking、服务质量（Quality of Service）、速率控制、端口镜像，故障报警和固件在线升级。其独特的SW-Ring冗余环网技术为您的以太网络带来智能冗余。针对目前局域网中出现的安全问题，提供了 802.1x认证等安全功能，并且提供了可视化的 WEB 操作界面。

    产品符合FCC、CE标准，符合工业4级设计要求，为智能变电站建设提供了高性能、高品质的产品保障。支持1路电源输入和1路继电器告警输出，-40～75℃的宽温能够满足各种工业现场的要求，可广泛应用于电力、水利、轨道交通等领域。

◎支持IEEE802.3、IEEE802.3u、IEEE802.3x、IEEE802.z  、IEEE802.1Q、IEEE802.1p、IEEE802.1D、IEEE802.1W

◎SW-Ring环网专利技术（故障恢复时间<20ms）

◎支持静态多播过滤，IGMP Snooping，GMRP

◎支持速率控制和广播风暴控制

◎支持SNMP

◎支持1路电源100-240VAC/DC输入，1路继电器告警输出

◎支持STP / RSTP、端口汇聚、QOS（绝对和相对优先级）

◎支持802.1QVLAN（基于Tag）

◎支持802.1X、密码管理、端口镜像
