上海浦东新区城市图像监控系统项目
发布时间：2015-12-29　　点击数： 8
项目背景
      随着视频、通讯、图像分析等各种新科技的不断发展,集以上各项技术于一体的城市图像监控系统在城市安全、街面管理、打击犯罪等各个社会管理领域内的应用已步入快速发展阶段,并对传统社会管控模式产生了巨大的冲击。针对上海浦东新区地域广、人口多的特点,通常成为不法之徒的重要作案地点。由于警力分布和不能过分加强警察力量导致群众发生恐慌心理，要求公安局在不能盲目增加警力的同时，又要保证控制场面，还市民优质的环境和商家完善的经商环境。
      图像监控系统属于平安城市的一部分，通过获取监控画面自动建立监控警戒区域，并对区域内运动目标进行动态检测，融合云台竖直水平360°旋转的特点，实现全面甚至立体的可视化监控、报警的智能安防系统。该项目的建成全方位提高了浦东新区监控覆盖面,夯实了平安浦东新区建设根基。同时作为上海平安城市建设工程的重要组成部分，在上海世博会期间，发挥治安监控系统在加强社会管理、组织群防群治、预防打击犯罪等方面的特殊作用。

概述

      上海浦东新区图像监控系统多年的建设和应用已经具备一定的基础，已建成1个主控中心，6个分控中心，43个派出所监控室构成的三级监控体系，完成路面监控点16000余个(其中高清监控点约12000个)，卡口断面370处，分布情况为北多南少，城市化多农村地区少。南片区路面监控点1100余个。北区和南区图像监测系统完成了最基本的图像互联互调。随着图像监控系统的应用的进一步深入和技术的发展，现有的道路监控系统还存在一部分不足，所以浦东区政府批准启动二期建设，新建3690个监控点位，涉及浦东分局、5个分控中心及30个派出所。

系统需求

       1、 实时数据的交换与转发，对高清视频数据的分布式集中存储;
      2、 满足公安部门对视频图像清晰度的高要求
      3、 通信距离远、节点远;
      4、 高清点数多、海量的视频数据存储
      5、 传输带宽要求额外高
      6、 地处环境状况复杂，气候环境严酷;

方案介绍

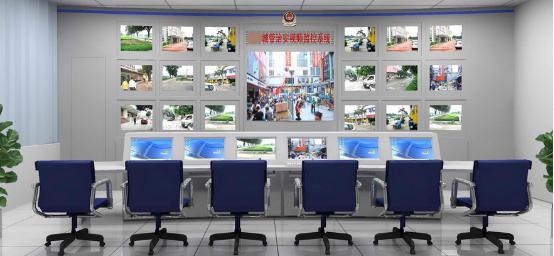

      此方案均采用工业级产品，满足工业现场环境需求。前端接入设备采用工业级光纤收发器IMC102B，传输前端接入的高清摄像机采集数据，再通过百兆光纤传输上传至监控中心，监控中心采用非网管机架以太网交换机IES1028-4GS-24F，完成整个系统的集中管理与指挥调度。本次项目采取了建设多个分控中心，将前端图像通过自有敷设的光纤网络传输到派出所，汇聚进入分控中心，在分控中心实现存储和流媒体图像的转发应用，实现浦东新区城市图像监控系统“派出所—分控中心—分局中心”视频数据传输的实时监测和控制。


方案优势

     1、灵活端口设计，光电组合;
     2、工业级设计，高强EMC特性，宽温工作，完全满足工业现场需求;
     3、12.8G高背板带宽，确保系统的稳定可靠运行;
     4、采用光纤进行传输，远距离传输可达120km，传输网络具有较高的稳定性;
     5、多点汇聚，实现可靠传输;

产品特色

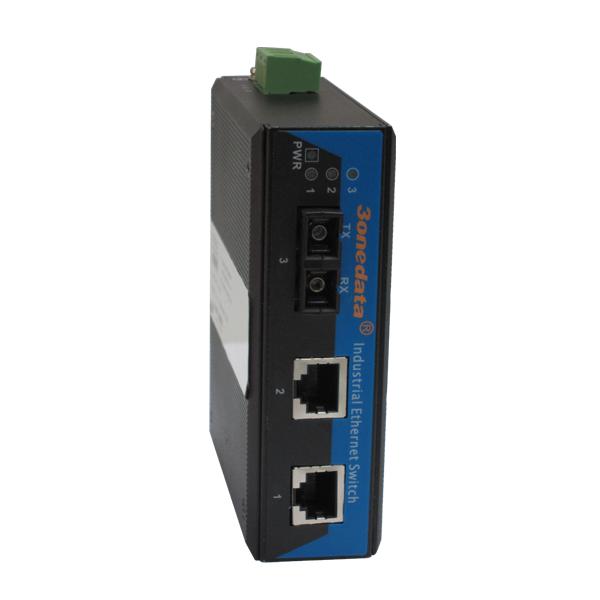

    （1）IMC102B是一款工业级光纤收发器，支持2个10Base-T/100Base-TX电口和1个100Base-FX光口。LED灯系统状态显示可以帮助系统维护者监控网络的连接状态。产品符合FCC、CE标准。-40~75℃的工作温度范围能够适应恶劣的工作环境。导轨安装特性，满足工业现场的需求，能为用户的以太网设备连接提供可靠的、快捷的解决方案。
     主要特性
      》支持IEEE802.3/802.3u/802.3x存储转发方式
      》电口支持10/100M自适应功能
      》DC12~48V宽压电源输入，电源支持无极性
      》IP40等级防护，波纹式高强度金属外壳，DIN导轨式安装

   （2）IES1028-4GS-24F支持24个百兆光口和4个千兆SFP光口;采用无风扇、低功耗、工业级设计，能够适应恶劣的工业环境，-40～75℃工作温度范围，能够满足各种工业现场的要求，能为您的以太网连接提供经济的解决方案。
     主要特性
      》支持IEEE802.3/802.3u/802.3x/802.3z
      》支持存储转发交换方式
      》支持自协商功能
      》支持8K MAC地址
      》10/100M，全/半双工，MDI/MDI-X自适应
      》支持电源100~240VAC/DC输入
