诸城恐龙公园综合监控项目
发布时间：2016-07-06　　点击数： 8
背景
公园目前普遍存在着面积大，场地分散，人员众多，周边环境复杂等特点，随着近年来公园暴力事件和突发事故的增加，以及公园内监控需求的增加，传统的人力巡查已不能满足公园管理的需求，越来越多的公园开始通过网络监控系统平台来建设平安公园。
对于世界上任何一个游乐园来说，最重要的任务就是营造一个安全的环境，现代视频安防技术使那些想在主题公园的商店或游客停靠的车辆中进行非法勾当的抢钱包者或小偷无从下手，可以最大限度消除了绑架儿童的可能性。
概述
诸城恐龙公园综合监控系统是分为三大部分：视频监控系统、语音报警系统、地质监测系统。视频监控系统负责诸城国家地质恐龙公园环境监视；语音报警负责公园出现任何事件一个广播通知；地质监测系统负责公园周边环境地质塌方卫星地位监测。公园内布置若干个语音报警和地质监测仪

系统需求
Ø设备要考虑防尘、防潮、防爆、防雷、耐低温、耐高温、耐腐蚀、抗干扰等
Ø支持多用户网络监控，支持多播、TCP、UDP数据流输出
Ø图像存储转发，视频图像要求实时无延迟
Ø具备报警联动功能，实现周界报警等其他系统与视频监控系统的联动
Ø在信号传输上，采用光纤传输方式，以满足远距离、高效率、抗干扰的传输要求
Ø网络平台管理，实时传输视频/语音/数据信息集中管理，并能通过网络实现远程监控与操作；

现场图

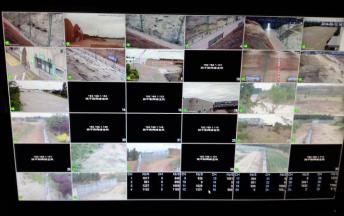

视频监控主机显示屏

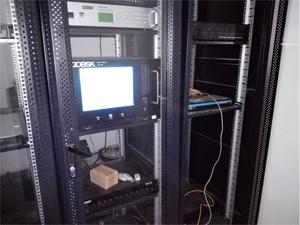

机柜

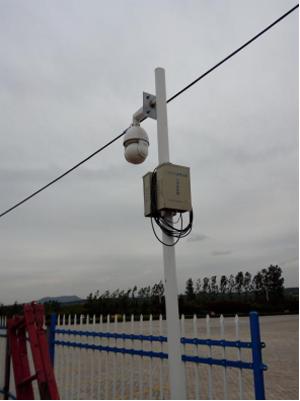

现场球机摄像头和放置我司收发器IMC102B的防水箱

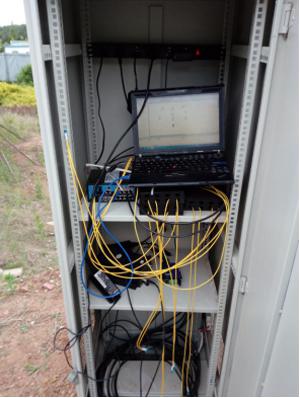

现场落地机柜（我司IES7120-4GS-2F放置其中）


方案介绍
本方案涉及三个监控：视频监控系统、语音报警系统、地质监测系统。此系统总共用了8台IES7120-4GS-2F、9台IMC102B和1台核心交换机IES5028-4GS，通过9台网管型工业以太网交换机组成一个Chain千兆环网，环网采用SW-Ring组网，环网自愈时间小于20ms，保证了系统稳定、可靠、实时的运行。由于设备分区域安置，节点较多，此环网里面前端通过IMC102B共接入45个枪机摄像头和16个球机摄像头，百兆接入红外高清摄像机采集的视频数据，由千兆上传至监控中心工业交换机IES5028-4GS上。整个方案完美的解决了带宽传输瓶颈及双绞线短距离传输的问题，实现视频监控及远程集中管理控制，实时采集各种信息、信息交换等，为企业的安全防范、高效管理提供了更有力的技术保障。

方案优势
Ø工业级设计，高强EMC特性，宽温工作，满足工业现场各种需要
Ø苛刻的无故障工作时间(MTBF)
Ø自动切换备用链路，切链路切换时间小于20ms
Ø双电源冗余设计，支持告警信息输入，实现可靠传输
Ø软件设备后台操作具有良好的可管理性，支持各种网管功能
Ø传输带宽高，确保视频数据实时交换与转发
Ø采用光纤进行传输，远距离传输可达120km，传输网络具有较高的稳定性；

产品特色

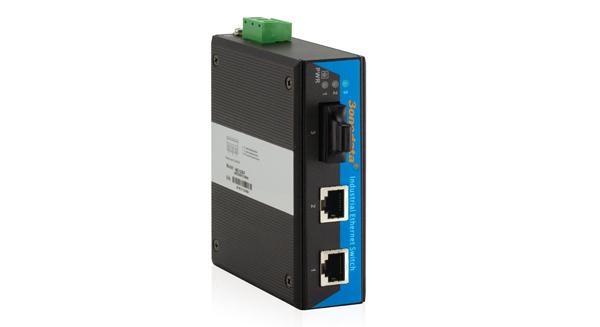

IMC102B是一款工业级光纤收发器，支持2个10Base-T/100Base-TX电口和1个100Base-FX光口。LED灯系统状态显示可以帮助系统维护者监控网络的连接状态。产品符合FCC、CE标准。-40~75℃的工作温度范围能够适应恶劣的工作环境。导轨安装特性，满足工业现场的需求，能为用户的以太网设备连接提供可靠的、快捷的解决方案。
主要特性
◎支持2个10Base-T/100Base-TX电口和1个100Base-FX光口
◎支持IEEE802.3/802.3u/802.3x存储转发方式
◎电口支持10/100M自适应功能
◎DC12~48V宽压电源输入，电源支持无极性

IES7120-4GS-2F产品是一款高性能，高性价比工业级网管型工业以太网交换机。该产品提供有14个10Base-T/100Base-TX以太网电口和2个100Base-FX光口、4个SFP插槽接口的千兆光口。该产品所有电口均支持自动流速控制，全/半双工模式和MDI/MDI-X自适应。该产品具有标准的工业级设计，其所有器件均选用工业级器件，同时采用无风扇，低功耗设计，能够满足各种工业现场的要求，实现了较高的可靠性。
主要特性
◎支持14 个 10Base-T/100Base以太网电口和2个100Base-FX光口、4个1000Base-FX光口
◎支持SW-Ring环网专利技术，支持单环、双环、耦合环，链路环等，环网功能（网络故障自恢复时间<20ms）
◎支持GMRP、IGMP Snooping和静态多播过滤 、SNMP V1/V2c/V3、802.1Q VLAN、QOS、端口汇集、端口镜像等功能
◎支持绝对优先级和权重比优先级，支持IEEE802.1P、COS、DSCP优先级
◎支持RSTP，环网恢复时间小于50ms
◎支持WEB、TELNET管理功能
◎支持 MAC地址自动学习、自动老化
◎支持端口数据帧统计功能
◎支持异常状态告警功能
◎支持多端口的端口镜像、单端口镜像和网络诊断
◎支持速率控制、广播风暴控制、组播风暴抑制、未知单播风暴抑制
◎支持密码管理、静态地址锁定
◎系统交换带宽12.8 Gbps
◎支持流量控制
◎支持2路电源输入，1路继电器告警输出
◎工作温度-40℃～75℃，存储温度-40℃～85℃

IES5028-4GS是一款高性能、高性价比的高端管理型交换机。提供高级管理功能：SW-Ring、VLAN、Trunking、QOS、速率控制、端口镜像、故障报警和固件在线升级、SWRing冗余环网技术。并且提供了可视化的 WEB 操作界面。产品符合FCC、CE标准，符合工业4级设计要求，为智能变电站建设提供了高性能、高品质的产品保障。支持1路电源输入和1路继电器告警输出，-40～75℃的宽温能够满足各种工业现场的要求，可广泛应用于电力、水利、轨道交通等领域。
主要特性
◎SW-Ring环网专利技术（故障恢复时间<20ms）
◎支持静态多播过滤，IGMP Snooping，GMRP
◎支持速率控制和广播风暴控制
◎支持SNMP、RSTP、端口汇聚、QOS（绝对和相对优先级）
◎支持1路电源100-240VAC/DC输入，1路继电器告警输出
◎支持802.1QVLAN（基于Tag）
◎支持密码管理、端口镜像
