湖南株洲、长沙变电站输电线路在线监测项目
发布时间：2015-12-28　　点击数： 8
项目背景
      随着全球资源环境压力的增大，供电可靠性要求不断提高，电网运营面临巨大挑战。目前，我国智能电网建设工作已全面展开。输电设备状态监测系统作为智能电网输电环节建设的重要组成部分，是实现输变电设备状态运行检修管理、提升生产运行管理精益化水平的重要手段。监测系统通过各种传感技术、广域通信技术和信息处理技术实现各类输变电设备运行状态的实时感知、监测预警、分析诊断和评估预测。其建设和推广工作对提升电网智能化水平、实现输变电设备状态运行管理具有积极而深远的意义。

概述

      输电线路在线监测系统是利用先进的电子信息技术(各种探测器、传感器)实现输电线路环境恶劣区段的信息采集和视频监控，将检测到输电线的微气象(温度、湿度、风速、风向、气压)、泄漏电流、覆冰状况、舞动程度、杆塔倾斜、杆塔震动、杆塔基础滑移、绝缘子污秽、导线弧垂、反外力破坏监测、防盗报警监测、视频图像等信息，由光纤或是无线网络上传到在线监测中心，使监控人员能及时监视设备运行情况，准确判断设备和现场情况。
      输电线路状态监测系统主要采用基于电力专网的光纤EPON/工业以太网交换机/无线WIFI技术以及基于公网的GPRS/3G技术相结合的方式。
      输电线路具有电压等级高、传输容量大、传输距离远等特点，对其线路实施实时在线监控是保障特高压线路安全、稳定和可靠运行的必要措施。

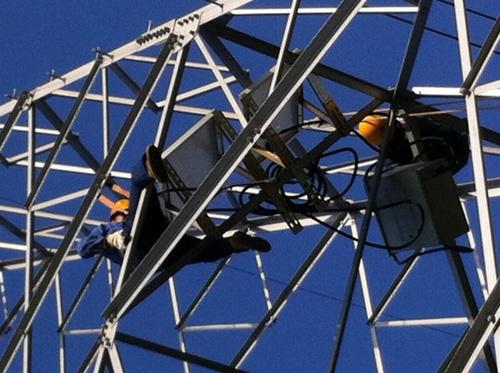

现场照片

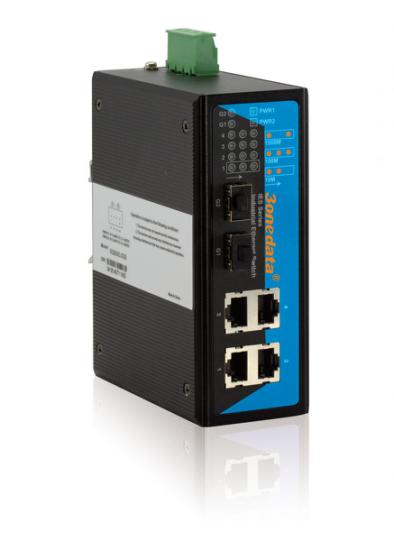

产品应用


> 支持IEEE802.3/IEEE802.3u/IEEE802.3x/IEEE802.3z存储转发方式
> 支持4个10 /100 /1000 Base-TX电口和 2个1000Base-X SFP光口
> 电口支持全/半双工模式，MDI/MDI-X自适应功能
> 支持12~48VDC宽压电源输入，电源支持无极性、防反接保护
> 无风扇，低功耗，工业级设计标准

> IP40等级防护，波纹式高强度外壳，DIN导轨式安装
