无锡智能配网自动化项目
发布时间：2015-12-30　　点击数： 8
项目背景
     配网自动化要借助可靠的通信手段，将控制中心的控制命令下发到各执行机构或远方终端，同时将各远方监控单元所采集的各种信息上传至控制中心; 通信系统是智能配网自动化系统中非常重要的环节，是智能配网自动化的神经系统。配网自动化对通信系统的基本要求是稳定、可靠、实时、安全、支持双向互通。同时，由于参与通信的节点数量巨大、分布广泛，还要求通信系统便于建设、具有良好的可扩充性和可维护性; 可以满足上述需求。因此，使用工业以太网组网成为配网自动化通信的主要解决方案之一。

概述
    此方案中本方案采用IES7120-4GS产品，千兆光纤组成冗余环网，任一处RTU的通讯都不会因为光纤的故障而中断。如果是某一个交换机故障，也只是这个交换机退出运行，不会影响其他设备的正常通讯。因此，整个网络具有很高的可靠性与稳定性。

现场照片

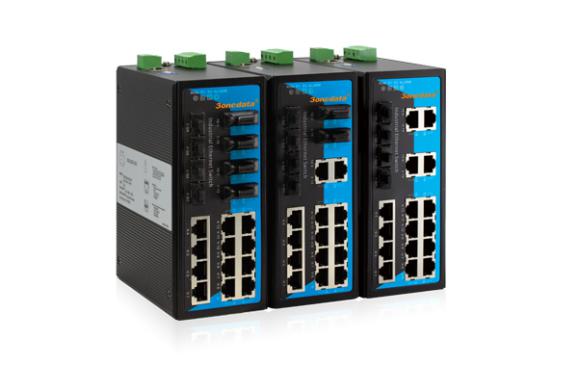

 产品应用



> 支持16 个 10Base-T/100Base以太网电口和4个1000Base-FX光口
> 支持 MAC地址自动学习、自动老化
> 支持8K MAC地址表
> 支持端口设置
> 支持带宽管理
> 支持WEB页面配置，配置文件的导入导出以及系统在线升级
> 支持基于端口的 VLAN和 IEEE 802.1Q VLAN，有效隔离广播域
> 支持GMRP、IGMP Snooping和静态多播过滤
> 支持RSTP，环网恢复时间小于50ms
> 支持SW-Ring环网专利技术，支持单环、双环、耦合环，链路环等环网功能（网络故障自恢复时间<20ms）
> 支持流量统计
> 支持多端口的端口镜像、单端口镜像和网络诊断
> 支持速率控制、广播风暴控制、组播风暴抑制、未知单播风暴抑制
> 支持密码管理、静态地址锁定
> 支持绝对优先级和权重比优先级，支持IEEE802.1P、COS、DSCP优先级
> 支持SNMP
> 系统交换带宽12.8 Gbps
> 支持冗余电源（12VDC~48VDC）电源支持无极性
> 支持流量控制
> 支持1路继电器告警输出
> 支持邮件告警
> 工作温度-40℃～75℃，存储温度-40℃～85℃
> 导轨式安装
> 无风扇设计
