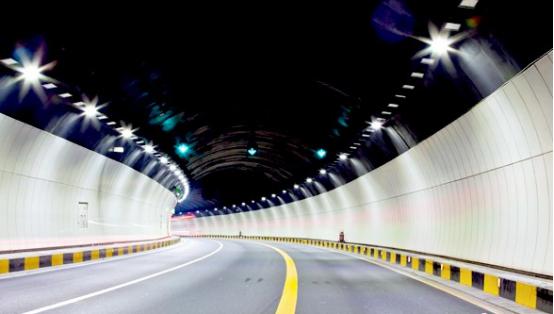

济南二环南路隧道监控项目
发布时间:2015-12-28  点击数: 8
项目背景
      济南市二环南路建设工程西段,西起104国道,东至舜耕路以东60米,全长6.8公里,包含石坊峪隧道及老虎洞山隧道。本次招标范围为隧道机电附属工程,包括消防、通风、监+元,其中隧道内通风、监控、照明及隧道内配电系统与集成控制投资约为5900万元,消防工程投资约为1300万元。 (隧道计算机系统及外设系统和隧道监控系统)

隧道综合监控系统
      隧道综合监控系统由中央控制、闭路电视、隧道环境信息检测、火灾自动报警、交通控制、通风照明控制、隧道供配电系统、横洞控制、通信、紧急电话、隧道有线广播等系统构成。实施分区控制与整体控制相结合。隧道内根据监控布设情况划分不同区域,由区域控制器进行数据采集和区域处理,各区域控制器通过光纤环网和通信系统将数据汇总到监控中心进行整体集中控制。隧道综合监控系统在网络通信正常情况下,由中心控制系统根据各区域采集的数据经整理分析后进行集中控制,当网络通信故障时,各区域可独立控制,不会因为网络故障而引起交通中断。
      隧道监控系统管理和控制多个现场设备(如:可变情报板、车道控制信号、闭路电视、交通、紧急电话、照明、通风等)。通过现场设备采集交通流量数据和有关信息(如:通风专业的能见度和CO、火灾和烟雾)。经过分析及存储,建立一个信息数据库,以便随时检索和分析。为用户(隧道使用者和隧道监控系统操作人员)提供综合的视图(包括声音、图像、传播信息及操作人员的图形界面)

系统需求

1、 实时监测数据,集中管理
2、 通过网络实现远程视频图像实时浏览
3、设备安置空间狭小、湿度变化较大
4、 供电方式受限,要求低功耗;
5、环境状况复杂、粉尘多;
6、 电磁干扰强烈;

方案需求

实时采集隧道内的各种信息、实时显示隧道内的交通运行状况,实现对隧道的全方位监控、信息交换和集中管理控制,确保隧道行车安全和环境良好,避免隧道事故发生。


方案介绍

      本方案主要采用工业以太网交换机和光纤收发器配合使用进行方案设计。其中骨干网络采用千兆网络,且由于设备之间距离很短,都采用了双绞线进行数据传输介质,百千兆组合为隧道监控系统提供足够带宽的保障。
      接入层:接入层分为两部分,一部分是接入视频监控数据,另一部分是接入PLCLCD信息发布屏幕数据。视频监控数据是由摄像头通过IMC101BMODEL1100C(卡式光纤收发器)插入RACK2000B内进行数据采集传输,隧道内部采用IES608-2F星型拓扑组网实现冗余功能,将隧道中的PLCLCD信息发布屏幕接入IES608-2F百兆环网中,IES7110-3GS千兆上行传输到以太网中。
      过程层:监控中心的各种服务器、工作站等设备均直接接入核心交换机,由于视频数据量大,其它设备通过四台IES5028-4GS以千兆连接至核心三层交换机上.
      核心层:CS9324G核心三层全千兆的交换机可以为多业务视频数据提供稳定性和可靠性。

方案优势

1、 工业级设计,高强EMC特性,IP40防护(防风沙),宽温工作:-40-75℃,接口设计灵活(光电口、百千兆随意搭配),完全满足工业现场需求;
2、高背板带宽,轻松满足线速转发,提升整体网络效率;
3、冗余双电源设计,支持电源继电器告警,确保系统的稳定可靠运行;
4、采用SW-Ring快速冗余环网技术,网络故障自愈时间<20ms,确保了整个网络的稳定性与可靠性。
