电子洁净室空气洁净度项目解决方案
发布时间：2015-12-28　　点击数： 8
项目背景
某集团液晶显示项目
      由中国电子、南京市、日本夏普株式会社共同投资打造的IGZO8.5代线超高分辨率液晶显示项目(简称G108项目)投入建设。该项目总投资291.5亿元，注册资本175亿元。项目建设规模为月产能6万张玻璃母板(2200mm×2500mm)，产品覆盖TV用大尺寸面板及移动平板显示载体用中小尺寸面板全系列。在液晶面板生产过程中，不洁净的空气可能将TFT/LCD生产扼杀于摇篮中。液晶平板显示工业起步于航空工业发展而来的洁净室技术,在一个污染环境中制成的器件会引起许多问题。
      客户采用德国EBM马达，配合美国HV滤纸生产的高效过滤器，用于乱流或层流洁净室内,为洁净室输送高洁净度和均匀的气流。美埃 FFU以先进的生产、严谨的管理、优秀的品质、高效的性能、完善的系统提供全方位净化空气解决方案。以超高的性价比广泛运用于半导体、电子、平板显示、光伏等各行业，满足客户不同净化等级的要求。FFU的实时监测运行状态要求极为重要，保证现场设备运转正常。
洁净室空气洁净度解决方案需求
1 实时监测;
2 串口设备节点多;
3 通信距离节点远;
4 恶劣的高电磁干扰;
5 设备环境状况复杂;

方案要求

       此项目需借助于提供一系列稳定可靠的工业级通信产品，用来检测风机FFU的实时运行状态，保证现场设备运转正常，室内空气质量的可靠。

方案介绍

        此方案是在设备接入层采用串口服务器和非网管导轨交换机来采集信息，NP308T-8DI(RS-485)提供8个RS485接口，每个接口通过485总线方式，连接32路FFU风机，每四个机组，即4台NP308T连接到一台IES215上面。汇聚层则使用非网管机架式交换机IES1024将数据汇聚，接入监控室，实现对整个系统的实时监测和控制。

方案优势

1 无风扇、低功耗设计，完全满足工业现场需求;
2 工业级设计，高强EMC特性，宽温工作：-40-75℃，接口设计丰富;
3 集中连接管理串口设备，扩展共享的灵活性;
4 多主机冗余控制;
5 多点汇聚，实现可靠传输;
6485端传输距离可达1200米。

产品应用

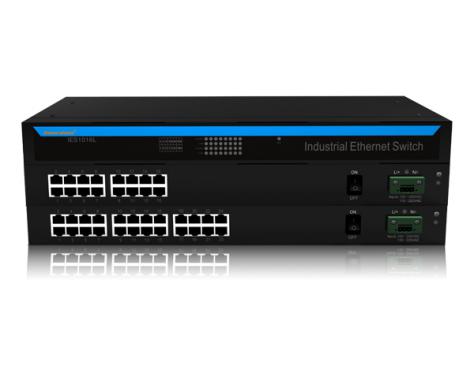

        （1）IES1024非网管型工业以太网交换机是一款专为工业以太网通信行业设计的交换机，产品支持24个RJ45以太网口，采用无风扇、低功耗、工业4级设计，工作性能稳定可靠。产品符合FCC、CE标准，宽范围的工作温度能够适应恶劣的工作环境，满足工业现场的需求，能为用户的工业以太网通信需求提供可靠的、经济的解决方案。
主要特性
》支持24个百兆以太网口，最多支持24个百兆光口
》支持10/100M，全/半双工，MDI/MDI-X自适应功能
》支持IEEE802.3/802.3u/802.3x
》支持存储转发交换方式
》支持MDI/MDI-X自适应
》支持广播风暴抑制
》100～240VAC/DC三位端子电源输入
》工业4级设计、无风扇设计、低功耗
》支持流量控制
》支持一路继电器告警输出
》IP30防护等级,金属外壳，19英寸标准机架式安装

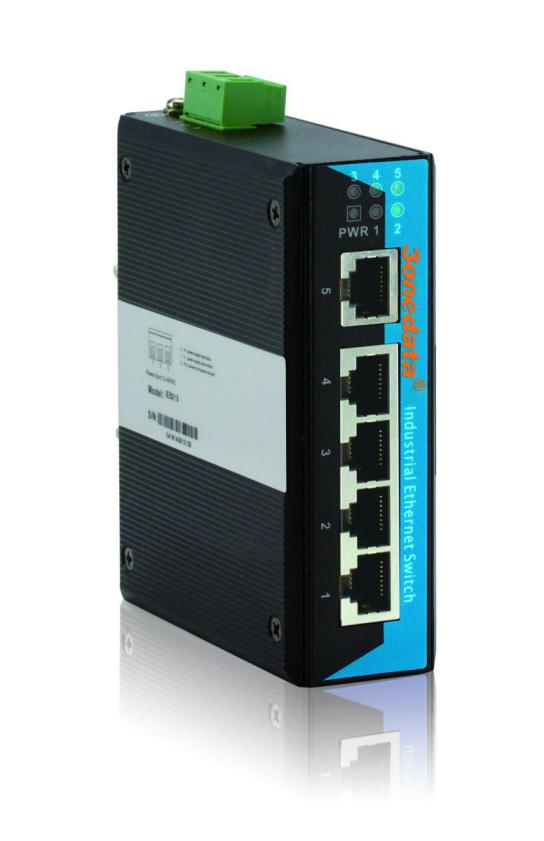

       （2）IES215是一款非网管型工业以太网交换机，支持5个10Base-T/100Base-TX电口。产品采用无风扇、低功耗设计，IP40等级防护，波纹式高强度金属外壳，工作性能更加稳定。产品符合FCC、CE标准。-40~75℃的工作温度范围能够适应恶劣的工作环境。导轨安装特性，满足工业现场的需求，能为用户的以太网设备连接提供可靠的、快捷的解决方案。
主要特性
》支持5个10Base-T/100Base-TX电口
》支持IEEE802.3/802.3u/802.3x存储转发方式
》电口支持10/100M自适应功能
》DC12~48V宽压电源输入，电源支持无极性
》无风扇、低功耗设计
》IP40等级防护，波纹式高强度金属外壳，DIN导轨式安装
》-40~75℃工作温度范围

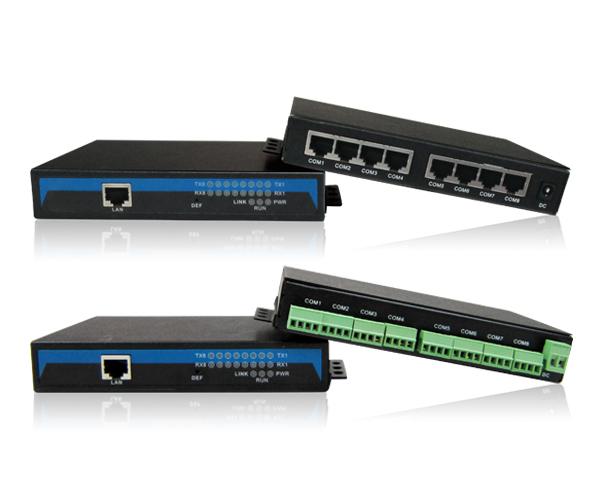

       （3）NP308T-8DI(RS-485)是一款能让串口设备立即具备联网能力的多串口联网服务器，提供8路RS-485/422(RS-485/422共用4位接线端子)和1路10/100Base-T(x)以太网RJ45口，可以把分散的串行设备、主机等通过网络简易，方便的集中管理。在应用中可通过Web或Telnet对其进行设置。该产品支持TCP、UDP、ARP、ICMP和DHCP协议，同时也支持Windows Native COM和网络中断自动恢复连接功能。另外，NP308T-8DI(RS-485)提供功能强大的基于Windows平台的管理配置工具，它能够一步一步引导用户对设备进行管理配置，所有设置可通过网络或串口实现，支持过网关、跨路由通信，用户可灵活配置IP地址、Server和Client模式、数据封包大小等等。NP308T-8DI(RS-485)采用EMC防护设计，电源具有过流、过压保护、防反接保护，能够可靠地在恶劣危险的环境中工作。其外型设计支持2种壁挂式安装，方便于工程使用。
主要特性
》提供8路RS-485/422
》支持WEB和Telnet等多种配置形式
》支持Sever和Client工作模式
》支持Windows串口驱动程序模式
》支持TCP、UDP、ARP、ICMP和DHCP协议
》支持过网关，跨路由通信
》支持所有Windows Native COM和网络中断自动恢复连接功能
》拥有易于使用、可用于批量安装的Windows配置工具
》工业设计，IP30防护等级
》无风扇、低功耗设计
》支持9～48VDC宽压输入，防反接保护
》工作温度范围：-40-75℃
