      麒麟湖水库位于巨野县城西北，北临老洙水河，南邻339省道。为小(1)型水库，设计总库容925万立方米，工程永久占地3392亩，核定工程总投资36119.78万元。要建筑物包括围坝填筑与护砌、入库泵站、出库泵站与围坝塑性砼截渗墙等。

      巨野县地下水浅层水苦咸、深层水高氟，现状可利用水资源缺乏，属于水质性缺水区。随着经济社会的快速发展，水资源供需矛盾日益尖锐。同时，巨野县对南水北调东线一期工程通水后分配的年7500万立方米长江水调蓄能力不足，不能充分利用。麒麟湖水库的建设可以调蓄南水北调分配的长江水，有效解决当地群众的饮水安全问题。

      麒麟湖水库工程计算机监控系统分为出库泵站监控系统和入库泵站监控系统，整个系统集数据采集、监视、控制、历史数据登陆与管理、报警管理、操纵票管理等功能于一体，不仅对系统中的自动化设备进行了监控，而且对本监控系统本身也增加了监视功能，如对PLC状态的监视、对I/O点的监视、对保护装置通信状态的监视等。





1、 各种采集数据传输及实时监控

2、带宽要求较为严格

3、 通信节点多、距离远

4、 电磁干扰多

5、水库地处偏僻，环境状况复杂





实现对PLC状态、I/O点、保护装置通信状态的实时监控以及采集数据的传输。









      本方案主要利用工业以太网交换机使用进行方案设计。其中网络拓扑结构采用千兆光纤网络，且由于设备之间距离很远，都采用了光纤进行数据传输介质，为水库监控系统提供足够带宽的保障，多业务接入的管理。

      该系统使用了四台带千兆交换机，分别是三台IES7120-4GS和一台IES5128-4GS，多端口交换机可以为多业务数据接入提供足够的端口。监控中心可以和任何监控节点进行信息交换，实现对系统的实时监测和集中管理控制。





1、工业级设计，高强EMC特性，IP40防护(防风沙)，宽温工作：-40-75℃，完全满足工业现场需求;

2、百千兆带宽速率，轻松满足线速转发，提升整体网络效率;

3、支持电源继电器告警，确保系统的稳定可靠运行;

4、采用SW-Ring快速冗余环网技术，网络故障自愈时间<20ms，确保了整个网络的稳定性与可靠性;

5、采用光纤通信传输，远距离传输可达120km，传输网络具有较高的稳定性;

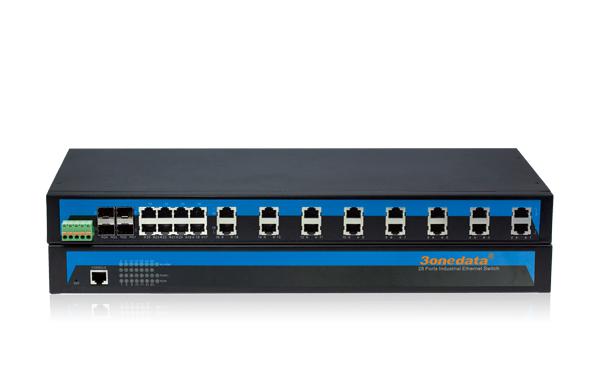

    （1）IES5128-4GS是一款高性能、高性价比的高端管理型交换机。提供高级管理功能：SWRing、VLAN、Trunking、QOS、速率控制、端口镜像\故障报警和固件在线升级SWRing冗余环网技术。提供了可视化的 WEB 操作界面。产品符合FCC、CE标准，符合工业4级设计要求，为智能变电站建设提供了高性能、高品质的产品保障。支持1路电源输入和1路继电器告警输出，-40～75℃的宽温能够满足各种工业现场的要求，可广泛应用于电力、水利、轨道交通等领域。

》支持RSTP，环网恢复时间小于50ms

》SWRing环网专利技术(故障恢复时间<20ms)

》支持静态多播过滤，IGMP Snooping，GMRP、VLAN 、端口汇聚、QOS、端口镜像

》支持SNMP V1/V2c/V3\

》支持1路电源100-240VAC输入，1路继电器告警输出

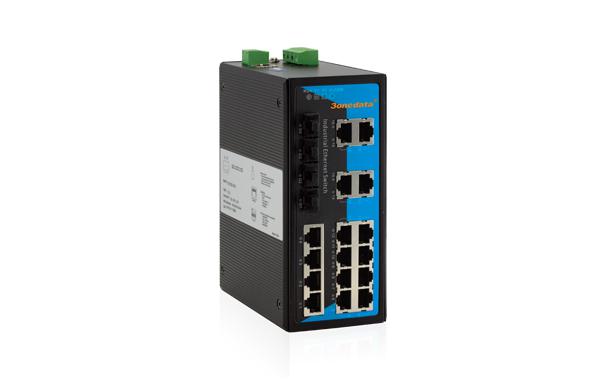

       （2）IES7120-4GS是一款高性能，高性价比工业级网管型工业以太网交换机。该产品提供有16个10Base-T/100Base-TX以太网电口和4个SFP插槽接口的千兆光口。该产品所有电口均支持自动流速控制，全/半双工模式和MDI/MDI-X自适应。该产品具有标准的工业级设计，其所有器件均选用工业级器件，同时采用无风扇，低功耗设计，能够满足各种工业现场的要求，实现了较高的可靠性。

》支持 MAC地址自动学习、自动老化

》支持WEB页面配置，配置文件的导入导出以及系统在线升级

》支持基于端口的 VLAN和 IEEE 802.1Q VLAN，有效隔离广播域

》支持GMRP、IGMP Snooping和静态多播过滤

》支持RSTP，环网恢复时间小于50ms

》SW-Ring环网专利技术，网络故障自恢复时间<20ms

》支持密码管理、支持IEEE 802.1x和静态地址锁定

》支持绝对优先级和权重比优先级，支持IEEE802.1P、COS、DSCP优先级

》支持SNMP

》系统交换带宽12.8 Gbps

》支持冗余电源(12VDC~48VDC),电源支持无极性,支持1路继电器告警输出
